铝镀铜克服铝易氧化问题之化学镀铜工艺

作者：广州贻顺化工日期：2013/8/5 9:01:59 人气：

导读：Q/YS.118(贻顺牌)铝镀铜具有高速镀铜，稳定性高，工作温度和溶液浓度适用范围较宽。铜层致密，有极佳的结合力，镀层是光亮紫铜色，常温下镀速为20微米/小时。同样适合各种铝材镀铜，铝合金镀铜。所用的化学镀的方法，就能很好的解决铝的活泼性和氧化膜的问题，用独特的化…

铝镀铜概述：

铝镀铜在传统电镀上是有一定的难度的，是因为铝是活泼金属,在周期表中属第I周期第l类。由于铝有高度的电子亲和力,所以铝表面的氧化膜刚一清除后,很迅速地又形成新的氧化膜,这就影响了导电性能,也给电镀工艺带来较大的困难。氧化膜的存在会直接影响镀层和基体的结合力。

我们认为要进行铝上镀铜,使镀层的结合力能改善和提高,关键是如何破除铝表面的氧化膜和镀前严格的表面处理,同时中间镀层要选择恰当,而且中间镀层的孔隙率要小,才能有效地复盖基体金属,才能保证镀铜的质量。而我公司所用的化学镀的方法，就能很好的解决铝的活泼性，用独特的化学镀配方，实现了铝材表面镀铜的可靠性，保证了镀铜的质量！

Q/YS.118(贻顺牌) 铝镀铜具有高速镀铜，稳定性高，工作温度和溶液浓度适用范围较宽。铜层致密，有极佳的结合力，镀层是光亮紫铜色，常温下镀速为20微米/小时。同样适合各种铝材镀铜，铝合金镀铜。

铝镀铜的理化指标：

1、高速镀铜剂A剂：比重1.10~1.12,深蓝色液体。

2、镀铜B剂: 比重1.10~1.12,透明液体。PH值 13~14。

3 、镀铜工作液的配制：使用前按A:B:去离子水=1:2:3 。

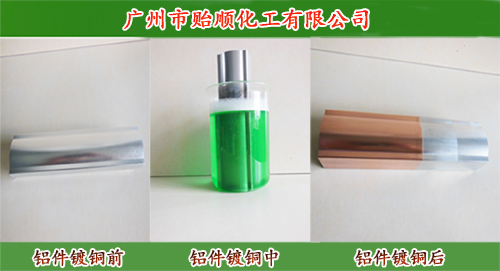

4 、镀铜工艺流程：工件前处理（除油除锈，活化，敏化）----水洗---镀铜（15分钟~60分钟）----水洗----钝化---烘干。

铝镀铜的注意事项：

1、镀铜过程会不断消耗成分，镀铜过程中要及时补充A，B两剂，测试并调节PH值到12.5~13.0.

2、镀铜装载比1~3dm2,沉铜温度:常温.

3、化学镀铜停止工作时,要继续保持空气搅拌,用20%硫酸调节PH值到9~10,镀液要盖好，以防止镀液有效成分的无功损耗和虫子灰尘的污染。

重新启动镀液时,可在搅拌条件下用20%NaOH 调整PH值到12.5~13.0

4、在镀铜过程中如果发现镀液变混浊，此时要及时加入稳定剂 0.5克/升。搅拌均匀后镀液恢复稳定。

本文网址：

上一篇：工艺品镀铜之化学镀铜技术

下一篇：树脂镀铜在树脂工艺品中的应用
